1.UOE formavimas - „Klasikinis sprendimas“ didelių-skersmens vamzdynų plieniniams vamzdžiams
UOE(U-ing → O-ing → Expanding) šiuo metu yra vienas plačiausiai naudojamų formavimo procesų didelio-skersmens ir storio{3}}sienių suvirintuose vamzdžiuose. Didžiausias jo bruožas yra didelis liejimo tikslumas ir geras apvalumas, todėl jis ypač tinka aukšto slėgio ir didelio stiprumo aplinkai.
Proceso eiga:
U-formos štampavimas → O-formos ritė → vidinis ir išorinis suvirinimas → išplečiamasis apdorojimas → dydžio nustatymas → patikrinimas.
Privalumai:
- Vamzdžio korpusas turi didelį stiprumą ir gerą matmenų tikslumą.
- Likęs įtempis yra mažas, o tai naudinga transportuojant aukštu slėgiu.
- Plačiai naudojamas didelių atstumų{0}}naftos ir dujotiekiuose (API 5L)
Taikymo sritis:
Didelio-skersmens, storio-sienių tiesių-siūlių vamzdžiai tinka aukštos-klasės vamzdynų plienams, tokiems kaip X60, X70 ir X80.
2.JCOE formuojant-labai lankstų tiesių suvirintų vamzdžių procesą
JCOE yra laipsniškas{0}}po-suspaudimo formavimo metodas, sukurtas remiantis UOE, kuris yra lankstesnis dėl kelių formų „J → C → O“.
Proceso ypatybės:
- Plieninė plokštė sulenkiama į J-formą, C-formą, o tada suvyniojama į O- formą.
- Tinka užsakymams su maža partija, keliomis specifikacijomis ir specialiu storiu.
- Išsiplėtimo (E) procesas pagerina apvalumą ir matmenų stabilumą.
Privalumai:
- Didelis lankstumas, tinka įvairaus storio sienoms ir vidutinio bei didelio kalibro.
- Turi stipresnį prisitaikymą prie plieno plokščių žaliavų.
- Suvirinimo stabilumas, dažnai naudojamas konstrukciniuose vamzdžiuose, slėginiuose vamzdynuose, miesto vandens projektuose.
Taikomi standartai:
GB/T 9711, API 5L, EN 10219 ir kt.
3. Išilginis suvirintas vamzdis (ERW/LSAW){1}}dažniausiai naudojamas ir plačiai naudojamas.
Tiesūs suvirinti vamzdžiai gali būti suskirstyti į dvi kategorijas:

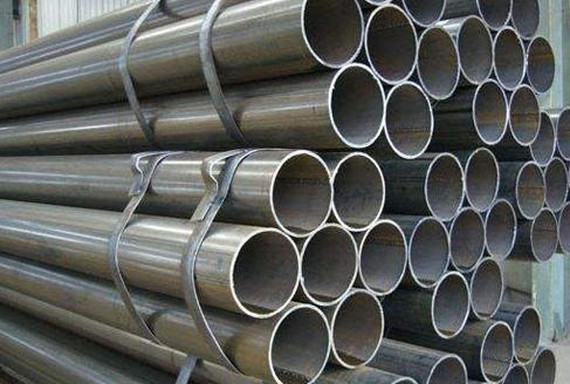

(1) ERW aukšto dažnio suvirintas vamzdis (mažesnis arba lygus 26 colių)
Dėl didelio gamybos efektyvumo ir mažų sąnaudų tai yra labiausiai paplitęs išmetimo vamzdžių tipas statybose, mašinose ir automobiliuose.
Privalumai:
- Suvirinimo siūlė suformuojama greitai ir suvirinama tolygiai.
- Puiki išvaizda ir didelis tikslumas.
- Tinka plonasieniams-ir vidutinio storio{1}}plieniniams vamzdžiams
Taikymas:
- Pastato konstrukcija
- Žemo slėgio{0}}skysčių transportavimas (pvz., vandens tiekimas ir drenažas)
- Plieninės konstrukcijos atrama, pastoliai
(2) LSAW išilginis panardinamas lanku suvirintas vamzdis (didelio skersmens)
Arčiau UOE / JCOE, daugiausia naudojamas slėgio transportavimui.
Privalumai:
- Stiprus suvirinimo efektyvumas ir stabili kokybė.
- Didelis kalibras ir platus sienelės storio diapazonas
- Dažniausiai naudojamas naftos ir dujų transportavimui, atviroje jūroje esančiose konstrukcijose ir tiltuose.

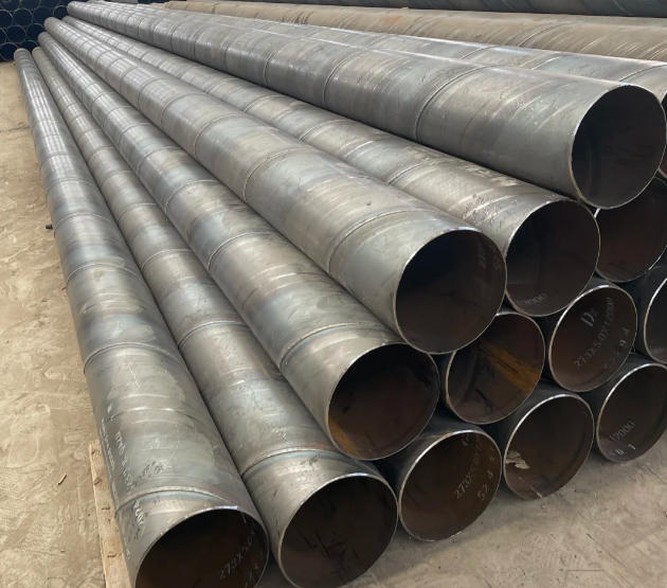

4.spiralinis suvirintas vamzdis (SSAW)-pats ekonomiškiausias-didelio skersmens vamzdis.
Spiralinio vamzdžio suvyniojimo būdas yra plieninės juostelės suvyniojimas į spiralės formą tam tikru kampu ir suvirinimas, kuris tinka nepertraukiamai didelių{0}}dydžių plieninių vamzdžių gamybai.
Privalumai:
- Jis gali gaminti didelio{0}}skersmens ir ypač ilgus{1}}plieninius vamzdžius.
- Maža kaina ir didelis medžiagų panaudojimo lygis.
- Greitas gamybos greitis.
Nepakankamas:
- Ilgesnė suvirinimo siūlė turi nedidelę įtaką laikomajai galiai.
- Jis retai naudojamas didelio{0}}slėgio ir{1}}stiprumo scenose.
Tipiškas pritaikymas:
- Miesto vandentiekio ir drenažo inžinerija.
- Vamzdis poliniam pamatui.
- Žemo slėgio transportavimo sistema.
